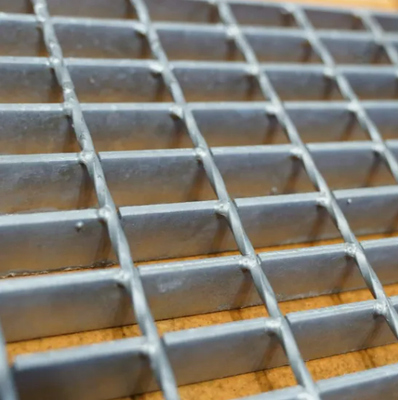

Grille caillebotis en acier au carbone dentelé galvanisé à chaud pour applications à forte charge

Place of Origin:Hénan
Nom de la marque:Gnee
Attestation:SGS
Capacité d'approvisionnement:10000 tonnes/tonnes par mois
Description du produit
Barre de carbone à chaud galvanisée galvanisée
La grille en acier, également connue sous le nom de grille à barres ou grille métallique, est un assemblage en grille ouverte de barres métalliques.Les barres de roulement se déplacent dans un sens et sont espacées par une fixation rigide à des barres transversales perpendiculaires ou par des barres de connexion courbées s'étendant entre ellesCette conception est destinée à supporter des charges lourdes avec un poids minimal.
Les grilles en acier sont largement utilisées pour les planchers, les mezzanines, les marches d'escalier, les clôtures, les couvertures de tranchées et les plates-formes de maintenance dans les usines, les ateliers, les salles de machines, les canaux de chariot, les zones de chargement lourd,équipement de chaudière, et les zones de matériel lourd.
Les produits sont largement utilisés dans des domaines tels que l'industrie pétrolière et pétrochimique, les centrales électriques et sidérurgiques, les ports, les chantiers navals, le traitement de l'eau et des eaux usées, la construction municipale, le plafond, etc.
Spécifications techniques
Matériel Acier à faible teneur en carbone, acier inoxydable ou suivant les exigences du client
Spécifications des barres de roulement (mm) 20 x 3 à 100 x 10; 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 mm ou sur mesure
La hauteur de la barre de roulement (du centre au centre) 12.5Je vous en prie.16- Je ne sais pas.5Je suis désolé.25Je vous en prie.32, 80, 100 mm, etc., ou sur mesure
La barre transversale (du centre au centre) 38, 50, 76, 100, 101,6 mm, etc. ou sur mesure
Traitement de surface Nature, galvanisation à chaud, pulvérisation de peinture ou selon les exigences du client
Emballage Enveloppés dans des films et des sangles, en palette de bois
Caractéristiques du produit
  • Anti-rouille
  • Durable
  • Il est fort.
  • Je suis en sécurité.
  • Facilité d'installation
Répondre aux normes relatives aux grilles en acier
  • Chine: YB/T4001.1-2007
  • États-Unis: ANSI/NAAMM ((MBG531-88)
  • Royaume-Uni: BS4592-1987
  • Autriche: AS1657-1985
Steel grating technical diagram showing bearing bar specifications and spacing
Spécifications de la hauteur de la barre de roulement
Je ne veux pas. La hauteur de la barre de roulement (mm) Largeur standard du panneau (épaisseur de la barre de roulement 5 mm) Numéro de barre de roulement (PC) Nom de l'entreprise
1 12.5 1005 81 La hauteur entre les deux côtés est inférieure à la hauteur normale de la barre de roulement.
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17
Steel grating dimensional specifications and installation diagram
Résumé du produit

Barre de carbone à chaud galvanisée galvanisée La grille en acier, également connue sous le nom de grille à barres ou grille métallique, est un assemblage en grille ouverte de barres métalliques.Les barres de roulement se déplacent dans un sens et sont espacées par une fixation rigide à des barres ...
