Plancher de caillebotis en acier galvanisé à chaud robuste

Place of Origin:Chine
Nom de la marque:GNEE
Attestation:ISO9001,SGS
Quantité minimum de commande:10 mètres carrés
Price:negotiable
Conditions de paiement:L / C, T / T
Capacité d'approvisionnement:100 tonnes par semaine
Détails du produit
Mettre en évidence:

caillebotis de plancher en acier robuste

,

caillebotis en acier galvanisé à chaud

,

grilles à barres d'acier industriel
Description du produit
Réglage de plancher à barres d'acier galvanisé à chaud
Grille en acier galvanisé à chaud 70 mm x 6 mm
Les grilles soudées sont conçues pour des applications soumises à des charges de roulement lourdes et statiques telles que les autoroutes, les planchers d'usine, les quais de chargement, les couvercles d'entrée et les aéroports.Ces conditions pouvant aller des chariots élévateurs légers au trafic de camions ou d'avions, les grilles lourdes sont fabriquées dans une large gamme de tailles de barres et d'espacements.
Matériaux et finitions
Les grilles lourdes sont fabriquées en acier au carbone et en aciers inoxydables de la série 300.ou galvanisés à chaudLes produits en acier inoxydable sont disponibles en finition de broyeur, nettoyés commercialement ou polissés par électro.

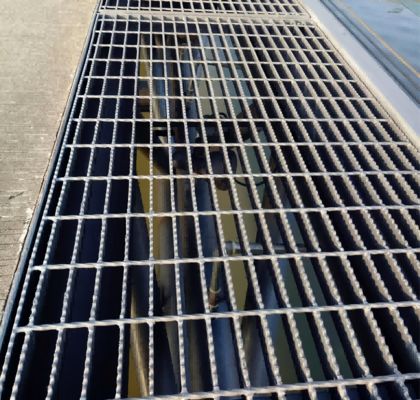

Heavy Duty Hot DIP Galvanized Steel Bar Grate
Tableau des espacements
15 à 4 Les barres de roulement à 15/16" O.C. Les barres croisées à 4" O.C. 15 à 2 Barres de roulement à 15/16" O.C. Barres croisées à 2" O.C.
19-w-4 Les barres de roulement à 1 à 3/16" O.C. Les barres croisées à 4" O.C. 19-w-2 Barres de roulement à 1 à 3/16" O.C. Barres croisées à 2" O.C.
22 à 4 Barres de roulement à 1-3/8 "O.C. Barres croisées à 4" O.C. 22 à 2 Les barres de roulement sont situées à 1 à 3/8" O.C. Les barres transversales à 2" O.C.
30 à 4 Barres de roulement à 1-7/8 "O.C. Barres croisées à 4 "O.C. 30 à 2 Les barres de roulement à 1-7/8 "O.C. Les barres croisées à 2" O.C.
38-w-4 Barres de roulement à 2-3/8 "O.C. Barres croisées à 4 "O.C. 38-w-2 Les barres de roulement sont situées à 2-3/8" O.C. Les barres transversales sont à 2" O.C.
Les bandes
Les grilles lourdes sont généralement soumises à des charges de choc et d'impact et il est fortement recommandé de bander toutes les extrémités ouvertes.La barre de bande soudée aide à répartir les charges d'impact et minimise la distorsion lorsqu'elle est soumise à des schémas de circulation répétitifs.

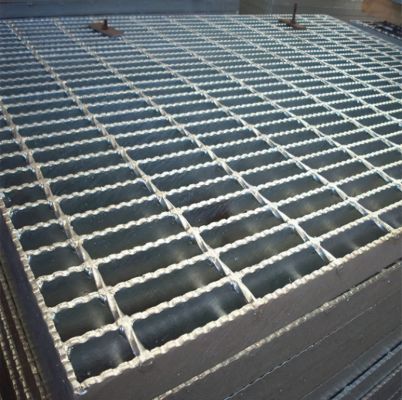

Surface dentelée
Les barres de roulement serrées en option améliorent la résistance au glissement. Considérez cette surface pour les applications soumises à l'accumulation de liquides ou de lubrifiants ou d'installations de grille inclinée.
Comment spécifier la grille à barres lourdes
  • Sélectionner le type de grille
    • "W" pour les grilles en acier soudé
    • "WS" pour les grilles en acier inoxydable soudé
  • Sélectionnez l' espacement des barres dans le tableau ci-dessus
  • Sélectionnez la taille de la barre de roulement dans les tableaux de charge
  • Spécifier une surface lisse ou dentelée
  • Spécifier les bandes et toute garniture supplémentaire requise
  • Indiquer la finition
    • Acier nu (sans finition)
    • Peint (rouge, noir, argenté, autre)
    • Galvanisés à chaud (selon ASTM A-123)
    • Autres
  • Spécifier les éléments de fixation (le cas échéant) - Bandes / disposition / éléments de fixation
Conditions de circulation maximales
Type de circulation Charge des roues (Ibs)
(charge de 1/2 essieu + 30% d'impact)		 Répartition de la charge
Parallèlement à l'essieu		 Perpendiculaire à l'essieu
Trafic de camions H-25
40000lb.Touche de chargement des roues doubles
AASHTD H-25 modifié		 26,000 2 ((C) + 25" 25 pouces
Trafic de camions H-20
32000lb.Touche de chargement à double roue
AASHTD H-20 modifié		 20,800 2 ((C) + 20" 20 pouces
Trafic de camions H-15
24000lb.Travail de l'essieu Roues simples
AASHTD H-15 modifié		 15,600 2 ((C) + 15" 15 pouces
Automobile
6322 Ib Véhicule 3578 Ib.Travail
60% de charge sur l'essieu de conduite		 3,861 2 ((C) + 9" 9 pouces
Camion élévateur de 5 tonnes
10 000 livres de poids pour le chariot élévateur 14 000 livres pour le véhicule
24,000 I.Table charge 85% charge de l'essieu de conduite		 13,480 2 ((C) + 11" 11 pouces
3 tonnes de chariot élévateur
6, 000 lb. Cap.Camion élévateur 9000 lb. Véhicule
15800 I.Table charge 85% charge de l'essieu de conduite		 8.730 2 ((C) + 7" 7 pouces
1 tonne de chariot élévateur
2,000 lb. Cap.Camion élévateur 4200 lb. Véhicule
6200 lb.Table charge 85% charge de l'essieu de conduite		 3,425 2 ((C) + 4 ") 4 pouces

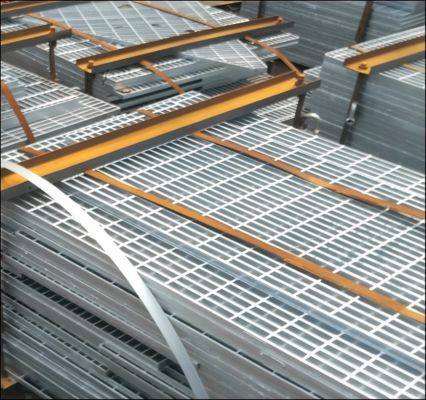

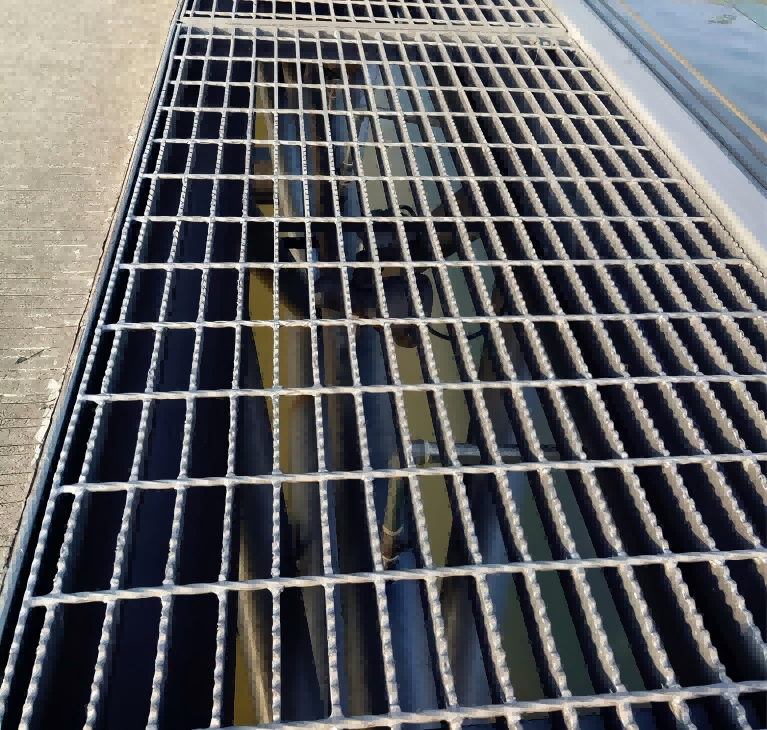

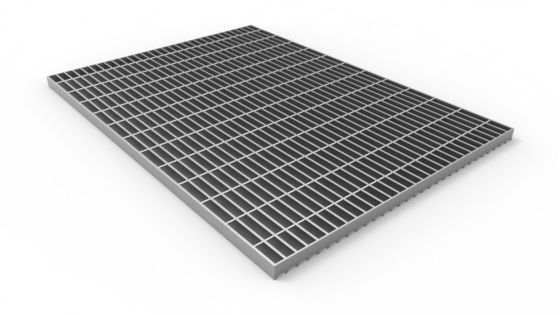

Heavy Duty Hot DIP Galvanized Steel Bar Grate Heavy Duty Hot DIP Galvanized Steel Bar Grate
Résumé du produit

Réglage de plancher à barres d'acier galvanisé à chaud Grille en acier galvanisé à chaud 70 mm x 6 mm Les grilles soudées sont conçues pour des applications soumises à des charges de roulement lourdes et statiques telles que les autoroutes, les planchers d'usine, les quais de chargement, les ...
