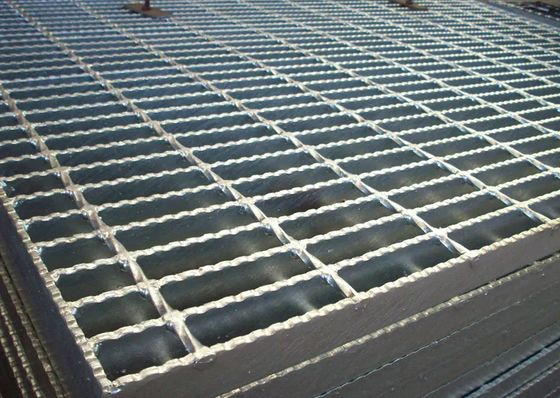

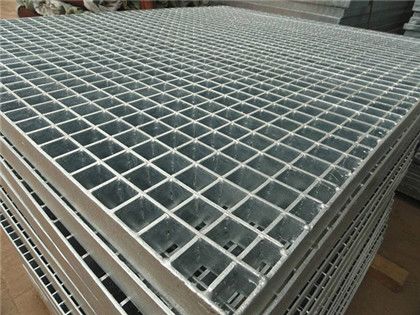

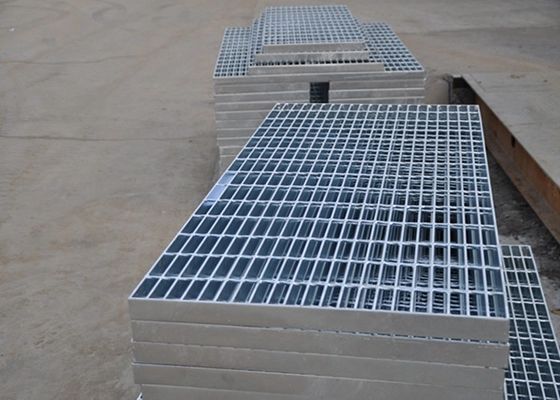

Grille de sol en acier galvanisé soudé robuste, antidérapant, à barres crantées
La grille en barres d'acier pressées est fabriquée à partir d'acier plat de taille fixe par fente, bouchon de verrouillage à pression, finition, etc. Au point d'intersection de l'acier plat et du poteau horizontal, appuyez sur le poteau horizontal dans l'acier plat porteur, puis fixez-le. Parfois, le poteau horizontal utilise également de l'acier plat.
La grille est largement utilisée pour les planchers, les passerelles, les mezzanines/planchers, les marches d'escalier, les clôtures ; plancher de bac de voûte, rampe, quai/entrepôt, toutes sortes de couvercles de tranchées, fenêtres et protections de machines, lave-auto, écran de ventilation, rayonnage, plafond suspendu, couvercle de puisard, etc.
Spécifications des matériaux
Matériau : 1. Acier au carbone Q235 2. Acier inoxydable 304 / 316
Type : Pressé / Barre plate / Barre crantée / Barre en I
Taille de la barre portante : 20 x 3 à 100 x 9 ; la spécification de « section en I » est de 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
Pas de la barre portante : 12,5 à 100 mm, etc., 30, 40, 60 mm sont recommandés, la norme américaine est disponible
Pas de la barre transversale : de 18,5 à 101,6 mm, etc., 50, 100 mm sont recommandés, la norme américaine est disponible
Spécification : Taille de l'acier plat porteur : 25x3 mm / l'espace central : 30 mm, 40 mm, 50 mm, 100 mm
Taille du poteau horizontal : 10x2 mm / l'espace central : 50 mm, 100 mm
Traitement de surface : Non traité / Peinture / Galvanisation à chaud
Norme d'acier : Chine GB700-88 / Amérique ASTM (A36) / Grande-Bretagne ASTM (A36)
Norme HDG : Chine GB/T13912-92 / Amérique ASTM (A123) / Grande-Bretagne BS729
Norme de qualité : Chine YB/T4001-1998 Amérique ANSI/NAAMM (MBG531-88)
Grande-Bretagne BS4592-1987 Australie AS1657-1992
Spécifications des barres portantes
| N° |
Pas de la barre portante (mm) |
Largeur de panneau standard (épaisseur de la barre portante 5 mm) |
Nombre de barres portantes (PC) |
Remarque |
| 1 | 12,5 | 1005 | 81 | Le pas entre les deux côtés est plus petit que le pas normal de la barre portante. |
| 2 | 15 | 1010 | 68 | |
| 3 | 20 | 1010 | 51 | |
| 4 | 22 | 995 | 46 | |
| 5 | 23,85 | 1007 | 43 | |
| 6 | 25 | 1005 | 41 | |
| 7 | 30 | 995 | 34 | |
| 8 | 30,16 | 1000 | 34 | |
| 9 | 30,3 | 1005 | 34 | |
| 10 | 32,5 | 1013 | 32 | |
| 11 | 34,3 | 1000 | 30 | |
| 12 | 35 | 1020 | 30 | |
| 13 | 35,3 | 1029 | 30 | |
| 14 | 40 | 1005 | 26 | |
| 15 | 41 | 1030 | 26 | |
| 16 | 41,4 | 999 | 25 | |
| 17 | 50 | 1005 | 21 | |
| 18 | 60 | 965 | 17 | |
| 19 | 62 | 997 | 17 | |
