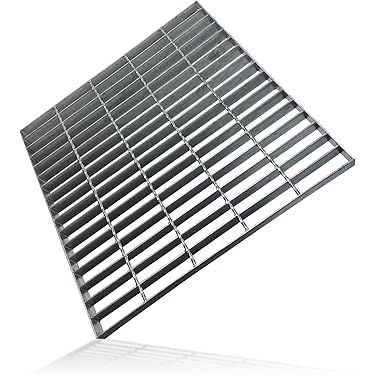

Grille en acier pressée avec surface dentelée galvanisée à chaud pour applications lourdes

Place of Origin:Hénan
Nom de la marque:Gnee
Attestation:SGS
Capacité d'approvisionnement:10000 tonnes/tonnes par mois
Description du produit
Produits de caillebotis en acier soudés par pression
Aperçu du produit

Les caillebotis en acier pressés sont fabriqués par un processus qui comprend le rainurage, l'insertion de bouchons de verrouillage par pression et la finition. Aux points d'intersection des barres plates et des barres transversales, la barre transversale est pressée dans la barre plate porteuse et fixée solidement. Dans certaines applications, des barres plates peuvent également être utilisées pour les barres transversales.

Ce caillebotis est largement utilisé dans diverses applications industrielles, notamment les planchers, les passerelles, les mezzanines/planchers, les marches d'escalier, les clôtures, les planchers de silos, les rampes, les surfaces de quais/entrepôts, les couvercles de tranchées, les grilles de sécurité pour fenêtres et machines, les bacs de lavage, les écrans de ventilation, les étagères de stockage, les faux plafonds et les couvercles de puisards.

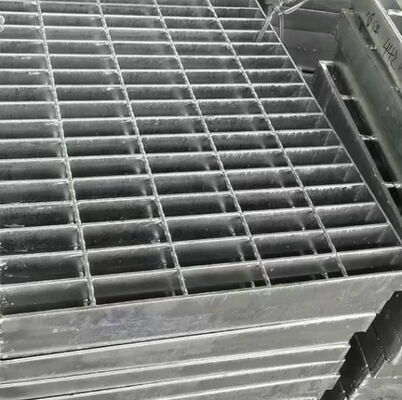

Press-locked steel grating installation and application examples
Spécifications techniques
Matériau Acier au carbone Q235, Acier inoxydable 304 / 316

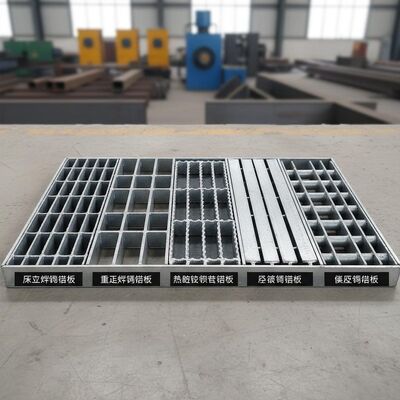

Type Pressé / Barre plate / Barre dentelée / Barre en I
Taille de la barre porteuse 20 x 3 à 100 x 9 mm; Spécifications de la section en I : 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
Pas de la barre porteuse 12,5 à 100 mm (30, 40, 60 mm recommandés, norme américaine disponible)
Pas de la barre transversale 18,5 à 101,6 mm (50, 100 mm recommandés, norme américaine disponible)
Spécification standard Barre plate porteuse : 25x3mm / Espacement central : 30mm, 40mm, 50mm, 100mm
Barre transversale : 10x2mm / Espacement central : 50mm, 100mm
Traitement de surface Non traité / Peinture / Galvanisation à chaud
Norme d'acier Chine GB700-88 / Amérique ASTM (A36) / Grande-Bretagne ASTM (A36)
Norme HDG Chine GB/T13912-92 / Amérique ASTM (A123) / Grande-Bretagne BS729
Norme de qualité Chine YB/T4001-1998, Amérique ANSI/NAAMM (MBG531-88), Grande-Bretagne BS4592-1987, Australie AS1657-1992
Spécifications du pas de la barre porteuse
N° Pas de la barre porteuse (mm) Largeur de panneau standard (épaisseur de la barre porteuse 5 mm) Nombre de barres porteuses (PC) Remarque
1 12,5 1005 81 Le pas entre les deux côtés est inférieur au pas normal de la barre porteuse
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23,85 1007 43
6 25 1005 41
7 30 995 34
8 30,16 1000 34
9 30,3 1005 34
10 32,5 1013 32
11 34,3 1000 30
12 35 1020 30
13 35,3 1029 30
14 40 1005 26
15 41 1030 26
16 41,4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

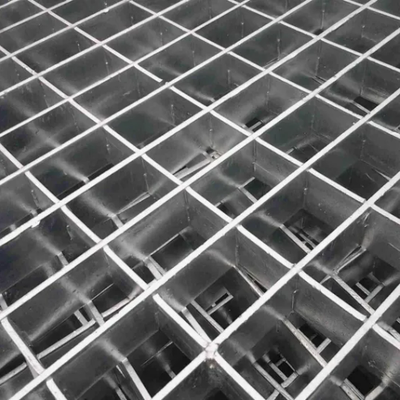

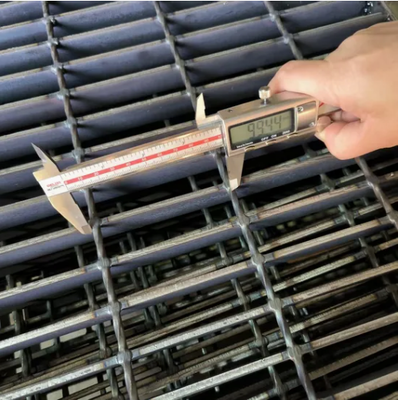

Steel grating technical details and close-up view
